废气处理设备-卧式喷淋塔

2019-11-11 15:45:40

之前有给大家介绍过废气处理设备立式洗涤塔的功能和原理,那今天小编给大家介绍一下卧式洗涤塔的原理以及一些独特的优势。
卧式洗涤塔结构分上下两部分,上部包括进风段,一级喷淋系统、多级喷淋系统、除雾段、出风段等,下部为储液箱,整个洗涤塔配有填料添加口,卧式洗涤塔属双向填料吸收塔,酸性气体从塔体入风口进入,在风机的动力作用下,迅速充满进气段空间,经过级喷淋系统,气中酸性物质与碱性物质相中和发生化学反应,然后均匀地通过填料吸收段,反应生成物质(多数为可溶性盐类)随吸收液流入下部储液槽,在喷淋段中吸收液从均布的喷咀高速喷出形成无数细小雾滴与气体充分混合、接触、继续发生化学反应

未标题-11

未完全吸收的酸性气体继续经过下级喷淋段、填料段进行类似的吸收过程。第二级与第一级喷咀密度不同,喷液压力不同,吸收酸性气体浓度范围有所不同。处理效果也有不同,这是卧式洗涤塔和其他废气处理设备不同的地方。

传统立式洗涤塔相比,其优点为:

1:卧式洗涤塔的净化效率高,传统立式洗涤塔是气液逆向流转的,逆向的气流大大的缩烛了喷液的面积和范围,降低了废气的净化效率,而卧式洗涤塔的喷液是顺着塔的进风方向的,大大扩大了喷液的面积和范围,废气的净化效率也随着喷液面积的扩大而提高。

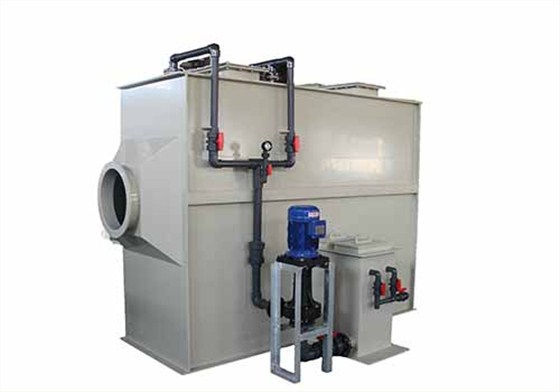

卧式喷淋塔

2:卧式洗涤塔与立式洗涤以及其他废气治理设备相比,它的安装摆放位置具有很强的灵活性,它可以安装在低矮的车间内,可以放在很高的车间平台上。如放在高的车间平台上,卧式洗涤塔的优势就更加明显,它不需要配套护架,具有很好的高空防风效果,即安全,又节约投资成本,其他很多废气处理设备都达不到这一点要求
4:传统的立式洗涤塔的加药箱和塔体是一体结构的,喷液泵使用的是离心泵,卧式喷淋塔则另外配套一只配药加药箱,通过法兰与喷淋塔塔体相连,用液下泵来作为喷淋塔的喷液动力泵,即方便了操作人员的配液加药,又方便了维修人员的拆装检修,而且使用液下泵又避免了使用过程中药液的跑冒滴漏现象。

卧式喷淋塔2
5:卧式喷淋净化塔为整体结构,结构简单,搬运、拆装极为方便,日常操作和维修更为简洁方便。

通过小编的介绍,你们对卧式洗涤塔的工作原理都有了大概的了解了吧,如果有好的建议和意见也欢迎和小编联系,沟通交流哦!
